Предлагаемый блок в собранном виде позволяет реализовать принцип: купил — подключил. Является полным аналогом NM8031, но не требует сборки.

NM8032 ***

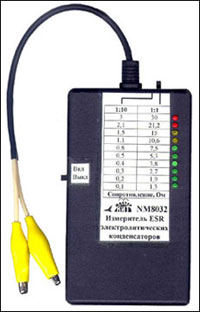

Прибор для проверки ESR электролитических конденсаторов

Bm8031 прибор для проверки строчных трансформаторов

Набор позволяет собрать прибор для определения исправности электролитических конденсаторов при ремонте телевизоров, мониторов и другой техники. Он позволяет измерять «эквивалентное последовательное сопротивление» (ESR) конденсаторов без выпайки из схемы.

Дополнительно прибор позволяет измерять величину сопротивления низкоомных резисторов, контактных сопротивлений реле и переключателей. Набор комплектуется двумя зажимами и корпусом BOX-G080. Размеры печатной платы 63х63 мм.
Технические характеристики:
напряжение питания, В 6 (4 элемента ААА);
ток потребления, не более, мА 100;
диапазон измеряемых сопротивлений, Ом 0,1 — 3 (х1);
1 — 30 (х10).

Bm8031 прибор для проверки строчных трансформаторов

BM8032 (блок)
Прибор для проверки ESR электролитических конденсаторов

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил — подключил. Является полным аналогом NM8032, но не требует сборки.

BM8043 (блок)
Селективный металлоискатель «Кощей»

Bm8031 прибор для проверки строчных трансформаторов

Этот современный микропроцессорный двухчастотный селективный металлоискатель предназначен для поиска металлических объектов в грунте, песке, стенах, густой траве и т.д. С его помощью возможно идентифицировать металлические объекты до их извлечения, что позволяет эффективно использовать металлоискатель в кладоискательстве, строительстве, при поиске утерянных вещей и в других специфических сферах человеческой деятельности.
Технические характеристики:
макс. глубина обнаружения (по воздуху), см:
монета 25 мм/каска 30/100;
максимальная глубина, см 200;
индикация:
визуальная графическая и текстовая,
ЖКИ 132 на 32 точки;
звуковая многотональная;
режимы поиска селективный и неселективный;
количество рабочих частот 2 (7 и 15 кГц);
время непрерывной работы
с кислотным аккумулятором 1,2 А/ч, час до 12;
с NiMh аккумулятором 2 А/ч, час до 20
диаметр датчика, мм 195;
длина штанги (регулируемая), мм 800-1400;
масса, не более, кг
с кислотным аккумулятором 1,2 А/ч 2,3;
с NiMh аккумулятором 2 А/ч 2.

ТЕСТЕРЫ

Эти простейшие тестеры предназначены для проверки и поиска неисправностей в различных устройствах. Приборы имеют небольшие размеры. Размеры печатной платы 42х20 мм.

NM8013 *

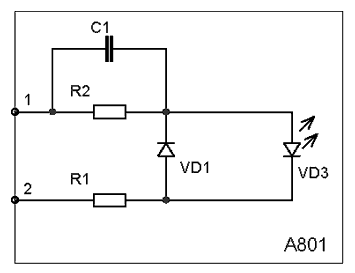

Тестер AC-220 V

Bm8031 прибор для проверки строчных трансформаторов

Этот простейший тестер предназначен для проверки наличия переменного напряжения 220 В в электрических цепях.

Bm8031 прибор для проверки строчных трансформаторов

NM8012 *

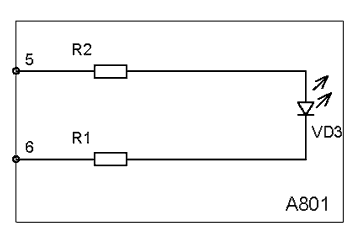

Тестер DC-12 V

Bm8031 прибор для проверки строчных трансформаторов

Тестер предназначен для проверки электрооборудования автомобиля и поиска неисправностей. Данный тестер можно с успехом использовать для проверки любых низковольтных устройств.

Bm8031 прибор для проверки строчных трансформаторов

NM8011 *
Тестер RS-232

Bm8031 прибор для проверки строчных трансформаторов

Тестер предназначен для проверки и поиска неисправностей в аппаратной части интерфейса RS-232.

Bm8031 прибор для проверки строчных трансформаторов

NS042 **
Тестер для транзисторов

Bm8031 прибор для проверки строчных трансформаторов

Простой и надежный тестер со светодиодной индикацией для проверки исправности транзисторов и определения их структуры (PNP, NPN). Незаменимый помощник для начинающих радиолюбителей, который предотвратит использование заведомо неисправных транзисторов и некоторых типов диодов, а также позволит вам проверять и ремонтировать радиоэлектронную технику. Набор комплектуется тремя зажимами. Размеры печатной платы 35х43 мм.
Технические характеристики:
напряжение питания, В 9;
ток потребления, не более, мА 90.

Bm8031 прибор для проверки строчных трансформаторов

Наборы и модули МастерКит

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Электронные компоненты для разработки и производства. Харьков, Украина

радиошоп, radioshop, радио, радиодетали, микросхемы, интернет, завод, комплектующие, компоненты, микросхемы жки индикаторы светодиоды семисегментные датчики влажности преобразователи источники питания тиристор симистор драйвер транзистор, диод, книга, приложение, аудио, видео, аппаратура, ремонт, антенны, почта, заказ, магазин, интернет — магазин, товары-почтой, почтовые услуги, товары, почтой, товары почтой, каталог, магазин, Internet shop, база данных, инструменты, компоненты, украина, харьков, фирма Космодром kosmodrom поставщики электронных компонентов дюралайт edison opto светодиодное освещение Интернет-магазин радиодеталей г.Харьков CREE ATMEL ANALOG DEVICES АЦП ЦАП

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

Bm8031 прибор для проверки строчных трансформаторов

NM8031 (набор для самостоятельной сборки)
Прибор для проверки строчных трансформаторов
1901 руб.

Прибор предназначен для определения исправности строчных трансформаторов, отклоняющих систем и импульсных трансформаторов при ремонте телевизоров и мониторов. (Наличие короткозамкнутых витков, пробой встроенных диодов.) Прибор позволяет производить проверку трансформаторов без выпайки из схемы. Прибор подключается выводом GND на общий провод телевизора, а выводом HOT на коллектор выходного транзистора или на обмотку трансформатора. Свечение всей линейки светодиодов, включая красные, желтые и зеленые светодиоды, после нажатия на кнопку «тест», указывает на работоспособность трансформатора. Свечение красных и желтых светодиодов — вероятность короткого замыкания. Свечение только красных светодиодов или отсутствие свечения указывает на наличие короткозамкнутых витков или обрыв в трансформаторе.

Технические характеристики NM8031

ПараметрЗначение
Uпит. постоянное, В+5. 6
Uпит. ном. постоянное, В+6
Iпотр. макс. при Uпит. ном., мА. 40
Тип элемента питания, в комплект не входитLR03_size_AAA
Количество элементов питания, в комплект не входят4
Габаритные размеры, ДхШхВ, мм63 х 63
Рекомендуемый корпус, в комплектеBOX-G080
Температура эксплуатации, °С0. +55
Относительная влажность эксплуатации, %. 55
ПроизводствоСамостоятельная сборка
Гарантийный срок эксплуатацииОтсутствует
Вес, г100

Комплект поставки NM8031

НаименованиеКоличество
Плата печатная1
Комплект деталей для самостоятельной сборки1
Корпус BOX-G0801
Инструкция пользователя1

Описание NM8031

Известно, что частая причина отказов телевизоров и мониторов – это выход из строя силовых элементов блоков питания и строчной развертки. Это легко объяснимо, ведь они работают в очень тяжелых условиях, при высоких токах и напряжениях. Нередко выход из строя одного элемента, например строчного трансформатора, провоцирует выход из строя других связанных с ним элементов, таких как выходной транзистор или демпферные диоды. Иногда трудно сразу обнаружить все поврежденные элементы и определить причину их отказа, а при неправильно определенной причине замененные элементы могут через короткое время снова выйти из строя, увеличивая затраты на ремонт и, что еще хуже, роняя репутацию мастера в глазах клиентов.

Наиболее трудными для диагностики являются импульсные трансформаторы блоков питания, строчные трансформаторы и отклоняющие катушки ЭЛТ. Наиболее частый вид их отказа – появление короткозамкнутых витков, и он никак не диагностируется при помощи тестера. Проверка методом замены на заведомо исправный элемент также не всегда возможна, ведь такие трансформаторы обычно делаются под конкретную модель телевизора и являются весьма дорогостоящими элементами.

Существенно облегчить диагностику любых трансформаторов и дросселей на ферритовых сердечниках помогает предлагаемый тестер импульсных трансформаторов. Идея работы прибора основана на том факте, что все подобные трансформаторы работают на принципе накопления энергии и поэтому должны иметь высокую добротность, а наличие короткозамкнутых витков резко ее снижает. Задача состоит в том, как ее оценить простыми средствами.

Можно возбудить в контуре ударные колебания и подсчитать число периодов, за которое амплитуда упадет до определенного уровня. Известно, что это число пропорционально добротности контура. На этом принципе и построен описываемый ниже прибор. В качестве прототипа был взят прибор фирмы Dick Smith Electronics, но он был доработан с целью повышения точности и расширения диапазона индуктивности проверяемых катушек.

Прибор состоит из трех основных частей: генератора импульсов ударного возбуждения, компаратора импульсов “звона” и счетчика импульсов. Генератор импульсов собран на компараторе DA1.2, транзисторах VT1, VT2 и диоде VD2. Он вырабатывает короткие импульсы ударного возбуждения длительностью около 2 мс и частотой около 10 Гц. Диод VD2 устанавливает амплитуду импульсов возбуждения равной примерно 0,7 В, что позволяет проводить проверку трансформаторов без их выпаивания из схемы, так как при таком напряжении имеющиеся в схеме p-n-переходы оказываются закрытыми и не влияют на результат измерения. Измеряемый трансформатор подключается к выводам 3 и 4 тестера и совместно с конденсатором С3 создает колебательный контур. По заднему фронту импульса возбуждения открывается транзистор VT2 и начинаются свободные затухающие колебания в образованном колебательном контуре. Эти колебания через переходной конденсатор С4 поступают на вход компаратора импульсов, собранного на DA1.1. На этот же вход поступает напряжение порога срабатывания, которое формируется делителем R11, R12 и опорным источником VD3. Порог выбран на уровне 10% от напряжения возбуждения. В качестве опорного источника порога использован диод того же типа, что и в источнике ударного возбуждения, что гарантирует стабильность параметров тестера в достаточно широком диапазоне температур и питающих напряжений. С выхода компаратора импульсы поступают на вход счетчика импульсов, собранного на микросхеме DA2. Эта микросхема представляет собой два четырехразрядных сдвиговых регистра с последовательными входами. В схеме тестера эти регистры соединены последовательно в один восьмиразрядный регистр, и информационный вход первого регистра подключен к лог. “1” . На тактовые входы микросхемы (выводы 1, 9) подаются импульсы с компаратора. Ко всем выходам регистра через токоограничивающие резисторы R15…R22 подключены светодиоды.

Во время формирования импульса возбуждения регистры обнуляются по входам Reset (выводы 6 и 14) и все светодиоды гаснут. По заднему фронту импульса возбуждения начинается колебательный процесс в контуре подключенного трансформатора. Возникшие колебания преобразуются компаратором в логические импульсы, которые далее поступают на сдвиговый регистр. В сдвиговом регистре каждый импульс переносит лог. “1” на очередной разряд, зажигая последовательно светодиоды HL1…HL8. Для удобства пользования первые три светодиода красные (трансформатор неисправен), следующие два – желтые (ситуация неопределенная) и последние три – зеленые (трансформатор исправен). После окончания колебательного процесса число горящих светодиодов равно числу периодов колебания. Если число импульсов более 8, то горят все светодиоды.

Расположение NM8031 внутри корпуса

Bm8031 прибор для проверки строчных трансформаторов

Прибор выполнен в стандартном корпусе BOX-G080 размером 120x70x20 мм. В корпусе закреплена печатная плата размером 65×65 мм и кассета на 4 батареи размера ААА. Питание прибора включается кнопкой “Тест” только на время измерения, поэтому срок службы батарей реально ограничивается только временем их высыхания.

Правильно собранный прибор не требует настройки. Его работоспособность можно проверить, например, при помощи серийного трансформатора ТМС от телевизора 3УСЦТ. При подключении прибора к любой обмотке трансформатора должны гореть не менее четырех светодиодов. При замыкании второй обмотки должны гореть не более двух светодиодов.

Перед проверкой реального трансформатора не забудьте убедиться, что телевизор выключен из сети и конденсаторы блока питания разряжены! Работа с прибором при проведении ремонта весьма проста. Сначала нужно, не отпаивая никаких компонентов, подключить прибор выводом GND к шасси телевизора, а выводом HOT к коллектору выходного транзистора строчной развертки. Если при нажатии на кнопку “Тест” загорится более четырех светодиодов, это говорит об исправности выходных цепей строчной развертки. Если горит менее двух светодиодов, то это говорит о наличии коротких замыканий на выходе цепей. В этом случае необходимо выпаять выходной транзистор и повторить измерение. Если после этого горит более четырех светодиодов, то требуется замена выходного транзистора, в противном случае нужно выпаять демпфирующий диод и повторить измерение. Если загорелось более четырех светодиодов, то требует замены этот диод. Эти же операции необходимо повторить с конденсатором обратного хода и отклоняющими катушками ЭЛТ. Если результат отрицательный, то необходимо выпаять строчный трансформатор и провести его тестирование вне схемы. Горение менее двух светодиодов при проверке выпаянного трансформатора говорит о наличии короткозамкнутых витков в трансформаторе и необходимости его замены.

Порядок проверки импульсных блоков питания и отклоняющих катушек ЭЛТ аналогичен. Следует только отметить, что при проверке может потребоваться временно отключить шунтирующие цепи, которые устанавливаются параллельно обмоткам.

Практика использования прибора показала, что с помощью описанного тестера успешно диагностируется около 80% отказов строчных трансформаторов. К сожалению, некоторые отказы проявляются только на высоких напряжениях, и данный тестер их не обнаруживает. К тому же различные трансформаторы имеют разную добротность, поэтому, чтобы избежать ошибок, при принятии окончательного решения рекомендуется сравнить результаты измерений проверяемого трансформатора с результатами измерений такого же, но заведомо исправного. Однако, несмотря на эти ограничения, прибор, безусловно, окупает затраченные на него время и средства. А для того, чтобы эти затраты сократить, подразделение МАСТЕР КИТ подготовило к выпуску набор NM8031, в который входит печатная плата и все необходимые для сборки прибора компоненты.

Порядок сборки NM8031

— проверьте комплектность набора согласно перечню элементов;
— закрепите печатную плату в корпусе (при установке может потребоваться срезать ножовкой углы платы по пунктирным линиям) и просверлите отверстия под светодиоды и микрокнопку, используя печатную плату как трафарет;
— отформуйте выводы компонентов (кроме светодиодов) и смонтируйте их на печатной плате;
— микрокнопка монтируется со стороны печатных проводников;
— в контактные отверстия светодиодов впаяйте проволочные штыри (можно использовать обрезки от выводов элементов), вставьте светодиоды с ориентацией согласно печатной плате в отверстия корпуса прибора, смонтируйте печатную плату, пропустив выводы светодиодов в отверстия O3 мм, отформуйте и запаяйте светодиоды;
— проверьте правильность монтажа;
— включите питание.

Схема монтажная NM8031

Bm8031 прибор для проверки строчных трансформаторов

Схема электрическая принципиальная NM8031
